Горизонтальная схема предполагает наличие одного главного стояка и поэтажных горизонтальных ответвлений в однотрубном или двухтрубном исполнении, бывает периметральная или лучевая. Обе они работают очень хорошо, но все же использование последней предпочтительнее, особенно для квартир большой площади. Рассмотрим их немного подробнее.
Периметральная (тройниковая) схема Коллекторная (лучевая) схема

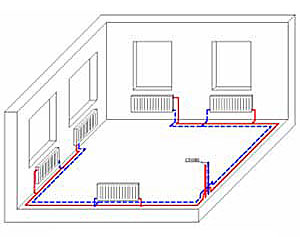

Периметральная или тройниковая разводка отопления
Характеризуется поэтапным движением по всем радиаторам отопления в пределах периметра этажа или квартиры. Подключение осуществляется к центральному стояку отопления. Тройниковая разводка более привычная и требует меньшего метража труб, но при этом соединений и фитингов потребуется больше. В случае ремонта отдельного отопительного прибора необходимо отключение всего периметра. Достоинством такой системы является возможность скрытой разводки.

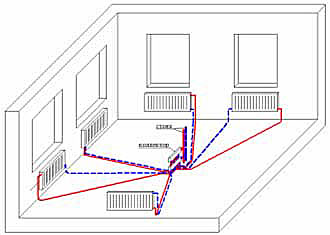

Лучевая или коллекторная разводка
Лучевая (коллекторная) разводка системы отопления предполагает параллельное подключение отопительных приборов к распределительному коллектору. От каждого его узла к радиатору отдельно идут две трубы: подающая и обратная. Сам коллектор является крупногабаритной техникой, поэтому в большинстве случаев его предпочитают размещать в специальном шкафу.
Лучевая (коллекторная) разводка системы отопления предполагает параллельное подключение отопительных приборов к распределительному коллектору. От каждого его узла к радиатору отдельно идут две трубы: подающая и обратная. Сам коллектор является крупногабаритной техникой, поэтому в большинстве случаев его предпочитают размещать в специальном шкафу.
При коллекторной разводке расход труб увеличивается, но все соединения остаются доступны, поэтому ремонт или замену можно провести намного быстрее, отключив только одну ветку отопления, с сохранением работоспособности остальных приборов. Каждый отдельно взятый «луч» системы легко отключается без ущерба для остальных помещений. Лучевая система эффективна не только благодаря своей гибкости, но и за счёт возможности установки современной автоматики. С помощью панели внешнего управления и обмена данных можно автоматически изменять температуру в соответствии с погодными условиями. А датчики в комнатах позволяют задать индивидуальные параметры, удобные для жильцов. Еще одно из преимуществ лучевой разводки — использование труб меньшего диаметра. Для большой квартиры при периметральной системе отопления необходима труба диаметром 20 или 25 мм. В этом случае, во-первых, увеличивается подготовка пола. Во-вторых, при этом увеличивается стоимость необходимых материалов, (тройник большого диаметра соизмерим по цене с самой трубой). Гораздо выгоднее в таких случаях, применив лучевую разводку, пойти на увеличение числа труб при одновременном уменьшении их диаметра. В этом случае, поскольку вместо шумопоглощающей керамзитовой засыпки используются современные звукопоглощающие материалы небольшой толщины, стяжка пола получается тоньше, что позволяет выиграть в высоте потолков и объеме квартир. Система с лучевой разводкой проще в монтаже и очень удобна в эксплуатации.
Преимущества лучевой системы:
- простота проектирования и монтажа: от распределительного коллектора до радиаторов используются трубы одного диаметра;
- отсутствие соединений при скрытой прокладке труб в полу;
- лёгкость монтажа за счёт небольшого количества соединительных элементов;
- гидравлическая стабильность лучевой системы. Это особенно важно для тех, кто использует сантехнику, в основном импортную, рабочее давление которой составляет три атмосферы;
- сбалансированность системы, все помещения прогреваются равномерно;
- возможность замены повреждённого фрагмента трубы без вскрытия пола;
- возможность отключения только одного радиатора с подающей и обратной магистралями (остальные радиаторы при этом работают);
- возможность регулировки температуры в каждом отдельном помещении механически или с помощью электроники;
- возможность установки регулирующей и запорной арматуры (датчиков расхода и температуры, воздухоотводчиков, запорных кранов и термоголовок).
Горизонтальная разводка труб связана с неизбежным пересечением трубами помещений, дверных проемов, поэтому применяется скрытая прокладка в стяжке и под штукатуркой, которая предполагает высокую долговечность трубопроводов 50 лет и более. При этом, трубопроводы должны выдерживать рекомендуемые параметры теплоносителя: температура до 90 С, давление до 1,0 МПа. Применение современных технологий монтажа и материалов, может гарантировать долговечную работу системы.
Интересный факт: В 1980-х гг. в одном из районов Милана провели следующий эксперимент. Один из двух одинаковых домов был обустроен автономной котельной, второй – поквартирным отоплением. Четыре сезона специалисты сравнивали расход газа на обогрев и горячее водоснабжение того и другого дома. При этом котельную постоянно модернизировали, с каждым годом улучшая ее характеристики. Однако дом с поквартирным отоплением все равно потреблял газа примерно на 30–40% меньше.
