Для монтажа PEX и PE-RT труб применяют латунные и полимерные фитинги механического типа: компрессионного, прессового (с напрессовочной гильзой). Соединения с трубой должны быть герметичными, обеспечивать целостность системы и стойкость к действию постоянного внутреннего давления. Они устанавливаются в местах поворотов, разветвлений, звеньев и стыков. Опишем наиболее популярные и пригодные к замоноличиванию соединения.
Пресс соединение
Для работы с пресс фитингами потребуются специальные клещи с определенным профилем для каждого производителя. Процесс соединения фитинга с металлопластиковой трубой заключается в следующем: после реза трубу необходимо откалибровать иначе она просто не войдёт в штуцер фитинга, очистить от заусеницы и снять фаску; затем трубу аккуратно надвигают на штуцер пресс фитинга, стараясь при этом не сдвинуть и не повредить резиновые кольца; далее обжимается гильза спец. губками подходящего профиля, при этом вероятность недожатия или пережатия гильзы остается. Так как для запрессовки таких соединений необходим опытный монтажник с исправным инструментом и правильно подобранными профилями пресс губок. При монтаже необходимо обязательно учитывать профиль к каждому штуцеру фитинга. Если зоны обжатия совпали с местами расположения резиновых колец, уплотнители перестают компенсировать температурные деформации стенок трубы.
Помимо того, что пресс фитинг должен быть снабжен кольцевидными резиновыми уплотнителями, которые имеют свойства к старению и ссыханию, в результате чего возможны потери герметичности пресс соединений, обязательно наличие диэлектрической прокладки, предохраняющей контакт алюминиевой фольги и латунного тела фитинга. Отсутствие данной прокладки приведет к созданию гальванической пары, что может стать причиной электрокоррозии.

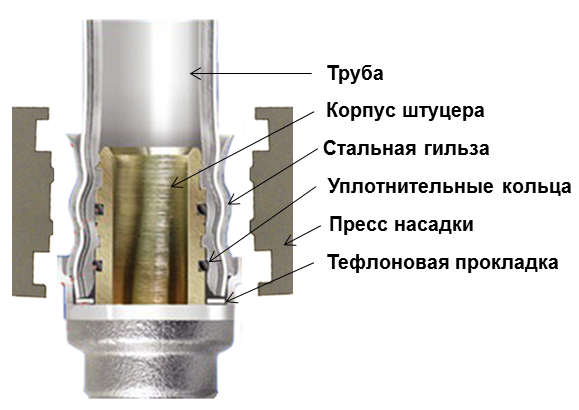

Соединение пресс-фитинга.Принцип создания пресс-соединения заключается в радиальном обжатии м.п. трубы на штуцере с помощью специального пресс-инструмента.
После правильной опрессовки штуцера фиксация обеспечивается гильзой. Обычно у таких фитингов обжимная гильза выполнена из стали, латуни или алюминия. Состав примесей, которых и способ изготовления известны одной фирме изготовителю. Скорее всего, с этим и связаны рекомендации производителей пресс соединений защитить фитинг при заливке в химически агрессивную среду, такую как бетон.

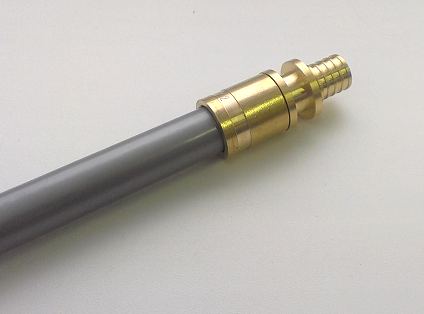

Соединение на надвижной гильзе
Соединение труб выполняется с использованием технологии аксиальной запрессовки. Основой соединения является принцип осевой напрессовки гильзы на предварительно расширенный и надетый на штуцер фитинга конец трубы. При надвигании напрессовочной гильзы происходит плотное прижатие трубы к фитингу по всей поверхности соединения. Механический обжим фитинга на трубе и «молекулярная память» материала, которая постоянно стремится вернуть стенку трубы к первоначальному, не зажатому механическим способом положению, делают соединение исключительно надежным на весь срок эксплуатации системы.
Простота конструкции соединителя, отсутствие уплотнений, диэлектриков или вваренных закладных деталей из разнородных материалов делает их исключительно надежными на весь срок службы системы и уменьшает стоимость изделий. Монтаж систем трубопроводов на надвижной гильзе может быть выполнен с помощью фитингов из латуни и полифенилсульфона (PPSU). Тот и другой материал можно замоноличивать в стяжку. Разнообразие типов и большая номенклатура фитингов в сочетании с гибкостью и большой длиной намотки бухт позволяют минимизировать количество соединений и отходов трубы.
Зажимное соединение, основано на полном защелкивании напрессовочной гильзы и фитинга после завершенного соединения с помощью инструмента. В этом случае проще осуществлять визуальный контроль отсутствия запрессовки. Если пресс-втулка свободно посажена на трубе, соединение не запрессовано! При испытании давлением утечка проявится сразу при заполнении системы. Кроме того при ошибке в монтаже, фитинг возможно монтировать несколько раз, не боясь повреждения элементов конструкции. Для этого необходимо вырезать ошибочно соединённый элемент и разогреть его строительный феном до 180С. Высвобожденный фитинг от остатков трубы, снова готов к использованию.
Фитинг и кольцо выполнены из латуни CW614N. Латунные фитинги могут использоваться для сетей питьевой воды, отопления и сжатого воздуха.
Так как кольцо надевается на предварительно расширенную трубу и благодаря применению надвижного кольца, соединение отличается большим внутренним диаметром, поэтому не происходит заужения,а следовательно гидравлическое сопротивление системы в целом остается неизменным.
Преимущества соединений на надвижной гильзе:
- Технология соединения без уплотнительных колец. Функцию уплотнителя выполняет сама труба, однородность стенки трубы позволяет произвести обжим равномерно по всему диаметру трубы. А специальные кольцевидные нарезки на штуцере фитинга укрепляют соединение, «врезаясь» в стенку трубы;
- Полное сохранение внутреннего сечения. Нет заужения диаметра в результате минимальные потери давления в системе;
- Надежная система, устойчивая к ошибкам монтажа
